Сертификация КТП

Сертификация КТП

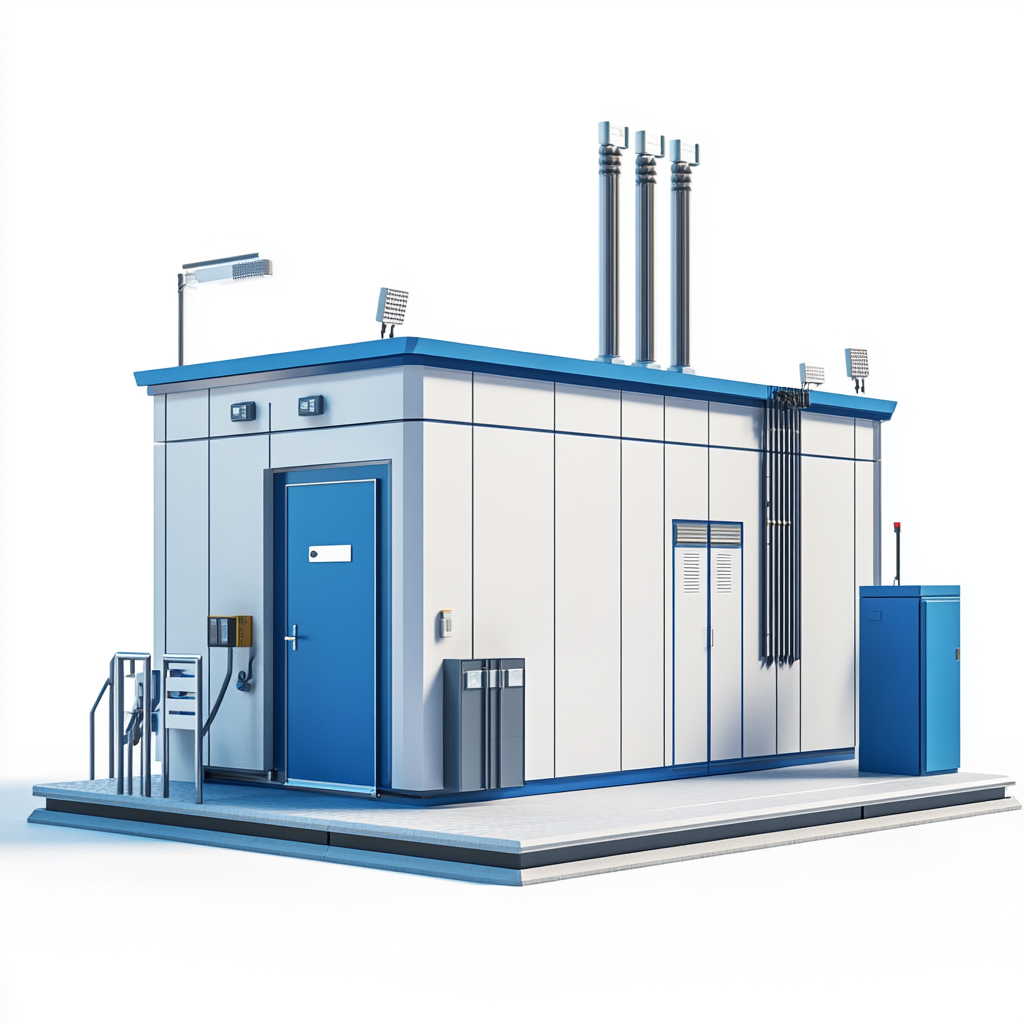

Комплектная трансформаторная подстанция (КТП) — устройство, предназначенное для преобразования, распределения электрической энергии, объединяет в одном корпусе силовой трансформатор, распределительное оборудование, элементы управления. Применяются в энергетике, промышленности, на объектах инфраструктуры для обеспечения надежного энергоснабжения.

КТП различаются по параметрам:

  • могут быть оснащены масляным трансформатором, с негорючим жидким диэлектриком или сухим;
  • с изолированной или глухозаземленной нейтралью;
  • с однорядным или двухрядным размещением узлов;
  • одно- двух- или многотрансформаторные подстанции;
  • с наличием или отсутствием изоляции;
  • с воздушным, кабельным или шинным исполнением высоковольтных вводов;
  • соответствующие различным климатическим зонам и требованиям к защите от внешних воздействий.

Нужен ли сертификат соответствия на КТП

В соответствии с Постановлением Правительства РФ № 2425, устройства входят в перечень продукции, для которой требуется оформление декларации.

Оборудование должно отвечать установленным нормам:

  • ГОСТ 14695-80 – распространяется на подстанции мощностью от 25 до 2500 кВА, напряжением до 10 кВ, содержит требования к конструкции, эксплуатации, безопасности;
  • ГОСТ 1516.3-96 – определяет нормы прочности изоляции для электроустановок.

Для декларирования при серийном производстве применяются схемы 1д, 3д и 6д. Включают проведение лабораторных испытаний, проверку условий производства. Схема 6д дополнительно требует наличие сертификата на систему менеджмента качества.

Если декларирование проводится для партии или единичного экземпляра, используются схемы 2д, 4д. Испытания проводятся на образцах, отобранных из партии.

Схема 5д предназначена для серийного выпуска продукции, с учетом возможных модификаций. Предполагает тестирование типа продукции, анализ производственных процессов.

Если оборудование относится к низковольтному (с номинальным напряжением до 1000 В), требуется оформление сертификата соответствия согласно регламентам:

  • ТР ТС 004/2011 — устанавливает требования безопасности для низковольтных устройств, предотвращая риски поражения электрическим током, перегрева и других опасностей при эксплуатации;
  • ТР ТС 020/2011 — регулирует электромагнитную совместимость, исключая воздействие помех на работу техники, влияние на другие устройства.

Для серии оценка соответствия проводится по схеме 1с, при выпуске партии выбирают схему 3с, для проверки единичного изделия – 4с.

Максимальный срок действия разрешительных документов для серийного выпуска – 5 лет. Для разовой поставки или штучного изготовления срок не устанавливается.

Процедура подтверждения соответствия предполагает проведение исследований в аккредитованной испытательной лаборатории.

Для КТП проверяют:

  • устойчивость корпуса к механическим воздействиям, вибрациям, наличие элементов для удобного монтажа, перемещения;
  • стойкость подстанции при экстремальных температурах, влиянии климатических факторов;
  • мощность, номинальное напряжение, соответствие заявленным характеристикам;
  • уровень нагрева токоведущих и нетоковедущих частей, которые не должны нагреваться выше 70 °C в условиях эксплуатации;
  • надежность заземления, защитных устройств, их корректное срабатывание в аварийных ситуациях;
  • правильное разделение цепей, проводов для предотвращения коротких замыканий и перегрузок;
  • конструкцию на соблюдение противопожарных норм, устойчивость к огневому воздействию.

Данные, полученные в ходе исследований, фиксируются в протоколе испытаний (ПИ). Если оборудование соответствует требованиям, предъявляемым нормативными актами, оформляется итоговый разрешительный документ.

Добровольная сертификация КТП

Добровольная сертификация — инициатива производителя или поставщика. Позволяет дополнительно подтвердить качество продукции.

Наличие добровольного сертификата укрепляет доверие потребителей, улучшает репутацию компании, упрощает доступ к новым рынкам сбыта.

Документ подтверждает соответствие продукции ГОСТ или ТУ. Для трансформаторов силовых можно выбрать ГОСТ Р 52719-2007.

Добровольная сертификация может охватывать системы менеджмента предприятия по стандартам ИСО:

  • ИСО 9001 — устанавливает требования к управлению качеством, направленные на оптимизацию процессов, удовлетворение запросов клиентов;
  • ИСО 14001 — подтверждает наличие экологической системы управления, которая снижает воздействие производства на окружающую среду;
  • ИСО 45001 — регулирует охрану труда, помогая предотвратить травмы и создать безопасные условия работы.

Как пройти сертификацию КТП

Процедура осуществляется по установленному алгоритму. Заявитель готовит заявку и предоставляет пакет необходимых документов:

  • реквизиты организации-заявителя, свидетельства ОГРН, ИНН;
  • ГОСТ или Технические условия (ТУ), применяемые при производстве в РФ;
  • технические и эксплуатационные материалы;
  • контракт, товаросопроводительные бумаги для импорта.

В зависимости от формы и схемы оценки список документов может дополняться. Специалисты «СПБ ЦСМ» помогут сформировать комплект.

Важно! Производителю КТП в РФ необходимо иметь нормативно-техническую документацию (НТД), которая регламентирует выпуск продукции. Это могут быть ГОСТы или специально разработанные ТУ, если стандарт не охватывает специфические характеристики устройства. ТУ могут быть зарегистрированы (процедура придает документу официальный статус, исключает возможность его аннулирования).

Для ввода подстанций в эксплуатацию также требуется подготовить:

  • технический паспорт, в котором указаны ключевые параметры установки, ее размеры, назначение, способы использования, меры безопасности;
  • руководство по эксплуатации, содержащее описание конструкции, характеристик оборудования, а также инструкции по монтажу, эксплуатации и ремонту.

Материалы должны сопровождать продукцию, чтобы гарантировать её безопасное надлежащее применение.

Процедура сертификации включает:

  • изучение предоставленных документов;
  • аудит производственного процесса (при серийной оценке);
  • испытания образцов в аккредитованной лаборатории;
  • формирование ПИ;
  • оформление итогового разрешительного документа.

Декларацию заявитель регистрирует самостоятельно на портале Росаккредитации (необходима электронная подпись).

Эксперты «СПБ ЦСМ» помогут подготовить документы, организовать испытания, оформить декларацию или сертификат на КТП. Получите квалифицированную поддержку на каждом этапе – от подачи заявки до регистрации в реестре Росаккредитации. Консультации бесплатные.
